ESPECIFICACIONES TÉCNICAS

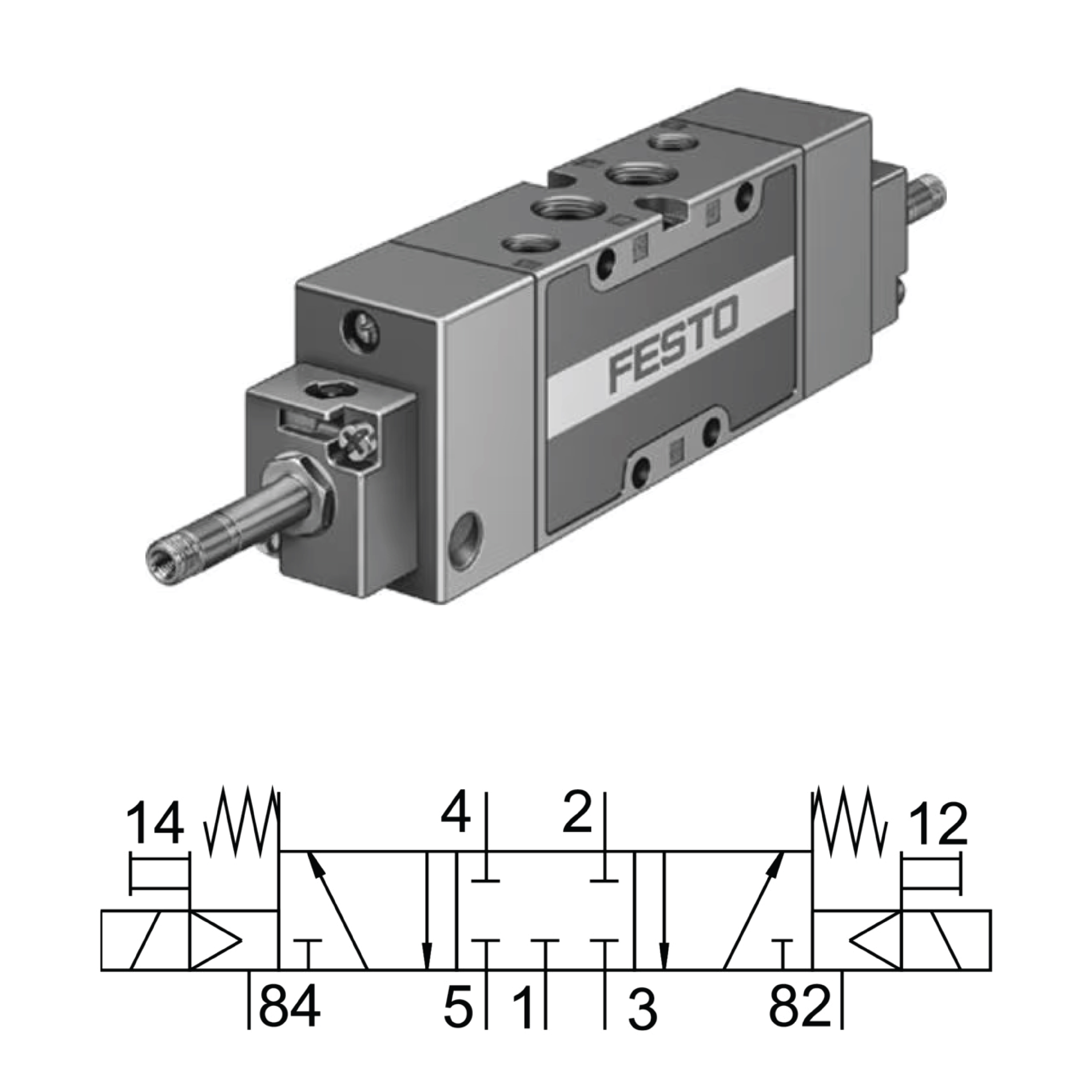

FUNCIÓN DE LA VÁLVULA5/3 NORMALMENTE CERRADA

TIPO DE ACCIONAMIENTOELÉCTRICO

ANCHURA32 MM

CAUDAL NOMINAL NORMAL1600 L/MIN

CONEXIÓN NEUMÁTICA DE UTILIZACIÓNG1/4

PRESIÓN DE FUNCIONAMIENTO0.3 MPA ... 1 MPA

PRESIÓN DE FUNCIONAMIENTO3 BAR ... 10 BAR

FORMA CONSTRUCTIVACORREDERA DEL ÉMBOLO

TIPO DE REPOSICIÓNMUELLE MECÁNICO

DIÁMETRO NOMINAL10 MM

PATRÓN UNIFORME33 MM

FUNCIÓN DE ESCAPEESTRANGULABLE

PRINCIPIO DE SELLADOBLANDO

POSICIÓN DE MONTAJECUALQUIERA

ACCIONAMIENTO MANUAL AUXILIARSIN ENCLAVAMIENTO

TIPO DE CONTROLSERVOPILOTADO

ALIMENTACIÓN DEL AIRE DE PILOTAJEINTERNO

SENTIDO DE FLUJONO REVERSIBLE

SÍMBOLO00991033

SUPERPOSICIÓNSUPERPOSICIÓN POSITIVA

VALOR B0.38

VALOR C6.35 L/SBAR

FRECUENCIA DE CONMUTACIÓN MÁX.3 HZ

TIEMPO DE CONMUTACIÓN OFF36 MS

TIEMPO DE CONMUTACIÓN ON20 MS

TIEMPO DE CONMUTACIÓN UM30 MS

IMPULSO DE CONTROL POSITIVO MÁXIMO CON SEÑAL 02200 µS

MÁX. IMPULSO DE PRUEBA NEGATIVO CON SEÑAL 13700 µS

MEDIO DE FUNCIONAMIENTOAIRE COMPRIMIDO SEGÚN ISO 8573-1:2010 [7:4:4]

NOTA SOBRE EL MEDIO DE TRABAJO/MANDOADMITE FUNCIONAMIENTO CON LUBRICACIÓN (LO CUAL REQUIERE SEGUIR UTILIZÁNDOLO)

CLASE DE RESISTENCIA A LA CORROSIÓN CRC1 - RIESGO DE CORROSIÓN BAJO

CONFORMIDAD PWISVDMA24364-B1/B2-L

TEMPERATURA DE ALMACENAMIENTO-40 °C ... 60 °C

TEMPERATURA DEL MEDIO-10 °C ... 60 °C

TEMPERATURA AMBIENTE-5 °C ... 40 °C

PESO DEL PRODUCTO500 G

CONEXIÓN ELÉCTRICAA TRAVÉS DE BOBINA F, PEDIR POR SEPARADO

TIPO DE FIJACIÓNA ELEGIR: EN REGLETA PR CON TALADRO PASANTE

CONEXIÓN DEL AIRE DE ESCAPE DE PILOTAJE 82M5

CONEXIÓN DEL AIRE DE ESCAPE DE PILOTAJE 84M5

CONEXIÓN AIRE DE PILOTAJE 12G1/8

CONEXIÓN AIRE DE PILOTAJE 14G1/8

CONEXIÓN NEUMÁTICA 1G1/4

CONEXIÓN NEUMÁTICA 2G1/4

CONEXIÓN NEUMÁTICA 3G1/4

CONEXIÓN NEUMÁTICA 4G1/4

CONEXIÓN NEUMÁTICA 5G1/4

NOTA SOBRE EL MATERIALCONFORMIDAD CON LA DIRECTIVA ROHS

MATERIAL DE LAS JUNTAS: NBR

MATERIAL DEL CUERPO: FUNDICIÓN INYECTADA DE ALUMINIO
