CARACTERÍSTICAS DEL PRODUCTO

FUNCIÓN DE SALIDA: NORMALMENTE ABIERTO

ALCANCE MM: 4

CARCASA: TIPO CON ROSCA

DIMENSIONES MM: M12 X 1

CAMPO DE APLICACIÓN

SISTEMA: ALCANCE AUMENTADO

DATOS ELÉCTRICOS

FRECUENCIA AC HZ: 47...63

TENSIÓN DE ALIMENTACIÓN V: 20...140 AC / 10...140 DC

CLASE DE PROTECCIÓN: I

RESISTENTE A INVERSIONES DE POLARIDAD: NO

SALIDAS

FUNCIÓN DE SALIDA: NORMALMENTE ABIERTO

CAÍDA DE TENSIÓN MÁX. DE LA SALIDA DE CONMUTACIÓN DC V: 5

CAÍDA DE TENSIÓN MÁX. DE LA SALIDA DE CONMUTACIÓN AC V: 5

CORRIENTE DE SALIDA MÍNIMA MA: 5

CORRIENTE RESIDUAL MÁX. MA: 0,8

CORRIENTE MÁXIMA PERMANENTE DE LA SALIDA DE CONMUTACIÓN AC MA: 200

CORRIENTE MÁXIMA PERMANENTE DE LA SALIDA DE CONMUTACIÓN DC MA: 200

CORRIENTE MÁXIMA DE PICO DE LA SALIDA DE CONMUTACIÓN MA: 900; (20 MS / 0,5 HZ)

FRECUENCIA DE CONMUTACIÓN AC HZ: 25

FRECUENCIA DE CONMUTACIÓN DC HZ: 200

PROTECCIÓN CONTRA CORTOCIRCUITOS: NO

RESISTENTE A SOBRECARGAS: NO

RANGO DE DETECCIÓN

ALCANCE MM: 4

ALCANCE OPERATIVO MM: 0...3,25

ALCANCE AUMENTADO: SÍ

PRECISIÓN / DIFERENCIAS

FACTOR DE CORRECCIÓN: ACERO: 1 / ACERO INOXIDABLE: 0,7 / LATÓN: 0,4 / ALUMINIO: 0,3 / COBRE: 0,2

HISTÉRESIS % DEL SR: 3...15

CONDICIONES AMBIENTALES

TEMPERATURA AMBIENTE °C: -25...70

GRADO DE PROTECCIÓN: IP 67

HOMOLOGACIONES / PRUEBAS

CEM: EN 60947-5-2

EN 55011: CLASE B

MTTF AÑOS: 999

HOMOLOGACIÓN UL: TA  0...40 °C

ENCLOSURE TYPE : TYPE 1

ALIMENTACIÓN DE TENSIÓN: HAZARDOUS VOLTAGE

NÚMERO DE REGISTRO UL: E174191

DATOS MECÁNICOS

PESO G: 31,2

CARCASA: TIPO CON ROSCA

MONTAJE: ENRASABLE

DIMENSIONES MM: M12 X 1

NOMBRE DE LA ROSCA: M12 X 1

MATERIALES: LATÓN REVESTIDO DE BRONCE BLANCO; PBT

INDICACIONES / ELEMENTOS DE MANDO

INDICADOR: ESTADO DE CONMUTACIÓN 1 X LED, ROJO

CONEXIÓN ELÉCTRICA

PROTECCIÓN REQUERIDA: FUSIBLE MINIATURA SEGÚN IEC60127-2 HOJA 1; ≤ 2 A; DE ACCIÓN RÁPIDA

ACCESORIOS

COMPONENTES INCLUIDOS: TUERCAS DE FIJACIÓN: 2

NOTAS

NOTAS  RECOMENDACIÓN: DESPUÉS DE UN CORTOCIRCUITO COMPROBAR QUE EL EQUIPO FUNCIONA CORRECTAMENTE.

CANTIDAD POR PACK     1 UNID.

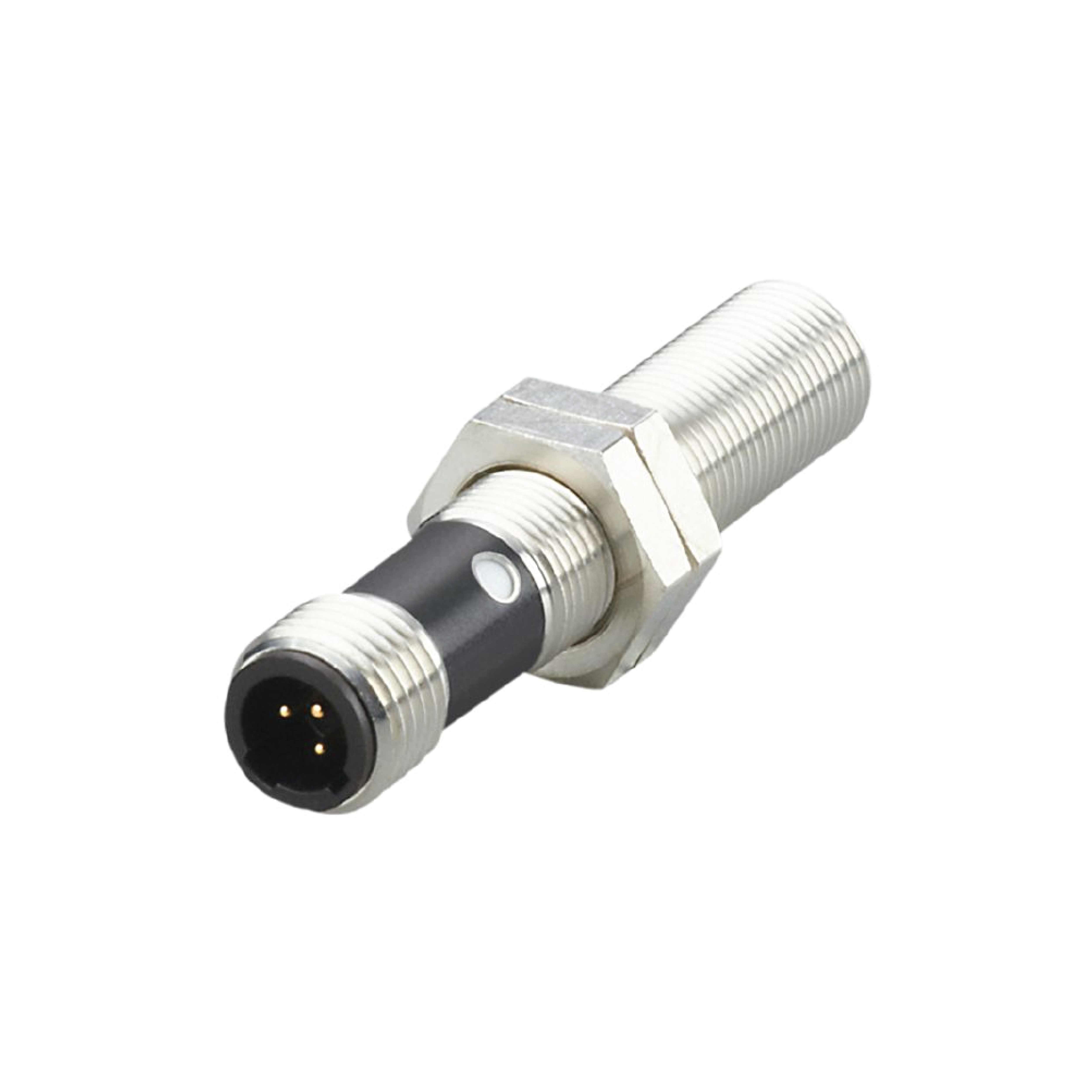

CONEXIÓN ELÉCTRICA - CONECTOR MACHO

CONEXIÓN: CONECTOR: 1 X 1/2"; CODIFICACIÓN: C
